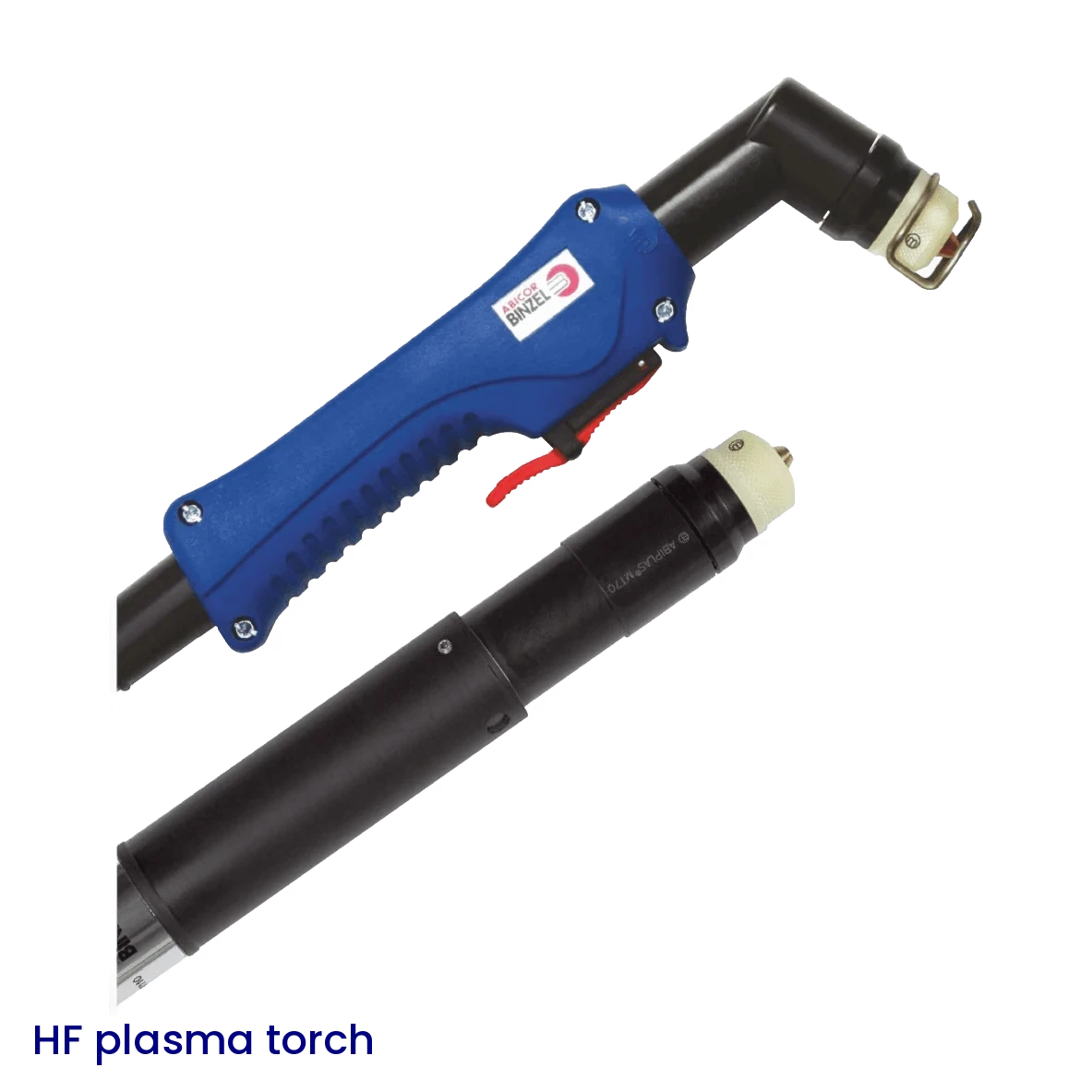

ABIPLAS® CUT

Name: ABIPLAS® CUT
Brand: ABICOR BINZEL

70–200 A

Спецификација

Гасно / Водено

Ладење

Плазма горилници ABIPLAS® CUT за прецизно и брзо сечење на метал со компримиран воздух, со HF палење на лакот. Новата генерација ABIPLAS® CUT 71 HF, 111 HF и 151 HF ги заменува CUT 70, 110 и 150, со иста струја и исти потрошни делови, но со нова дршка и подобрено тело.

Секој модел постои и во машинска (MT) верзија за CNC сечење, а водено ладениот CUT 200 W останува за најдебели материјали. Кај 151 HF ладилната цевка е заменлив дел, што ја продолжува трајноста на телото.

Модели и технички карактеристики

ABIPLAS® CUT 71 HF — 70 A при 60 % (50 A при 100 %), сечење до 25 mm, воздушно ладење

ABIPLAS® CUT 111 HF — 110 A при 60 % (90 A при 100 %), сечење до 40 mm

ABIPLAS® CUT 151 HF — 150 A при 60 % (120 A при 100 %), сечење до 55 mm, заменлива ладилна цевка

ABIPLAS® CUT 200 W — 200 A при 100 %, сечење до 70 mm, водено ладење

Претходна генерација: CUT 70, CUT 110 и CUT 150 (истите потрошни делови)

Сите модели и во машинска (MT) изведба за CNC

Нова генерација (HF палење)

Тип	ABIPLAS® CUT 71 HF	ABIPLAS® CUT 111 HF	ABIPLAS® CUT 151 HF	ABIPLAS® CUT 200 W
Ладење	воздушно	воздушно	воздушно	водено
Струја при 60 %	70 A	110 A	150 A	–
Струја при 100 %	50 A	90 A	120 A	200 A
Челик — сечење	20 mm (макс. 25)	35 mm (макс. 40)	50 mm (макс. 55)	70 mm
Нерѓосувачки челик	18 mm (макс. 25)	30 mm (макс. 35)	40 mm (макс. 45)	–
Алуминиум	15 mm (макс. 20)	25 mm (макс. 30)	35 mm (макс. 40)	–
Палење	HF	HF	HF	HF
Пилот-лак	15–22 A	15–25 A	15–27 A	–
Притисок на воздух	5–5.5 bar	5–5.5 bar	5–5.5 bar	–
Проток	≈ 155 l/min	≈ 180 l/min	≈ 235 l/min	–
Кабел	6 m (по нарачка и друго)	6 m	6 m	6 m
Комплетен горилник, G¼"	742.0256.1	745.0128.1	757.0088.1	–
Комплетен горилник, централен	742.0257.1	745.0129.1	757.0089.1	–
Машинска верзија (MT), G¼"	742.0259.1	745.0131.1	757.0091.1	–

Претходна генерација

Тип	ABIPLAS® CUT 70	ABIPLAS® CUT 110	ABIPLAS® CUT 150
Струја при 60 %	70 A	110 A	150 A
Струја при 100 %	50 A	90 A	120 A
Макс. дебелина	25 mm	40 mm	55 mm
Потрошни делови	исти како 71 HF	исти како 111 HF	исти како 151 HF
Разлика кај новата	нова дршка и тело, ново тело на капата	нова дршка и тело, ново тело на капата	нова дршка и тело, заменлива ладилна цевка
